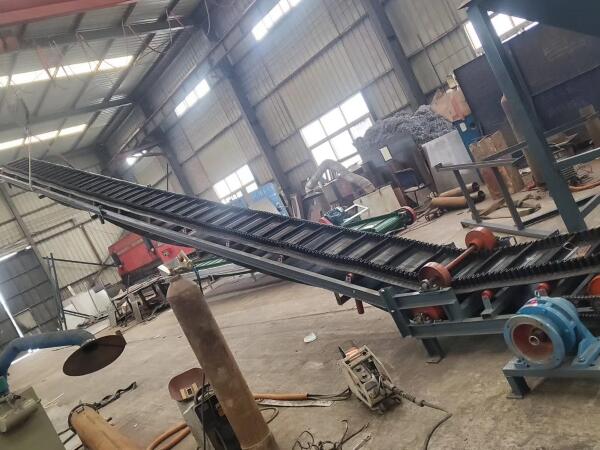

皮帶輸送機
產品介紹皮帶輸送機也叫帶式輸送機或膠帶輸送機等,是組成有節奏的流水作業線所不可缺少的經濟型物流輸送設備。皮帶機按其輸送能力可分為···
全國24小時銷售熱線:
15716771712皮帶輸送機也叫帶式輸送機或膠帶輸送機等,是組成有節奏的流水作業線所不可缺少的經濟型物流輸送設備。皮帶機按其輸送能力可分為重型皮帶機如礦用皮帶輸送機,輕型皮帶機如用在電子塑料,食品輕工,化工醫藥等行業。皮帶輸送機具有輸送能力強,輸送距離遠,結構簡單易于維護,能方便地實行程序化控制和自動化操作。
帶式輸送機是一種摩擦驅動以連續方式運輸物料的機械。主要由機架、輸送帶、托輥、滾筒、張緊裝置、傳動裝置等組成。它可以將物料在的輸送線上,從開始的供料點到結束的卸料點間形成一種物料的輸送流程。它既可以進行碎散物料的輸送,也可以進行成件物品的輸送。除進行純粹的物料輸送外,還可以與各工業企業生產流程中的工藝過程的要求相配合,形成有節奏的流水作業運輸線。
膠帶輸送機又稱皮帶輸送機,輸送帶根據摩擦傳動原理而運動,適用于輸送堆積密度小于1.67/噸/立方米,易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料,如煤、碎石、砂、水泥、化肥、糧食等。膠帶輸送機可在環境溫度-20℃至+40℃范圍內使用,被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定,傳動可用電滾筒,也可用帶驅動架的驅動裝置。
帶式輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒(傳動滾筒);另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動,輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端,以加大牽引力,有利于拖動。物料由喂料端喂入,落在轉動的輸送帶上,依靠輸送帶摩擦帶動運送到卸料端卸出。
可以用于水平運輸或傾斜運輸,使用非常方便,廣泛應用于現代化的各種工業企業中,如:礦山的井下巷道、礦井地面運輸系統、露天采礦場及選礦廠中。根據輸送工藝要求,可以單臺輸送,也可多臺組成或與其他輸送設備組成水平或傾斜的輸送系統,以滿足不同布置形式的作業線需要。
帶式輸送機是煤礦理想的連續運輸設備,與其他運輸設備(如機車類)相比,具有輸送距離長、運量大、連續輸送等優點,而且運行可靠,易于實現自動化和集中化控制,尤其對高產礦井,帶式輸送機已成為煤炭開采機電一體化技術與裝備的關鍵設備。帶式輸送機主要特點是機身可以很方便的伸縮,設有儲帶倉,機尾可隨采煤工作面的推進伸長或縮短,結構緊湊,可不設基礎,直接在巷道底板上鋪設,機架輕巧,拆裝十分方便。當輸送能力和運距較大時,可配中間驅動裝置來滿足要求。根據輸送工藝的要求,可以單機輸送,也可多機組合成水平或傾斜的運輸系統來輸送物料。
帶式輸送機廣泛地應用在冶金、煤炭、交通、水電、化工等部門,是因為它具有輸送量大、結構簡單、維修方便、成本低、通用性強等優點。
帶式輸送機還應用于建材、電力、輕工、糧食、港口、船舶等部門。
TD75型通用帶式輸送機輸送能力表:
斷面形式 | 帶速 | 帶寬B(mm) | |||||
500 | 650 | 800 | 1000 | 1200 | 1400 | ||
輸送能力G(t/h) | |||||||
槽形 | 0.8 | 78 | 131 | ||||
1.0 | 97 | 169 | 278 | 435 | 655 | 891 | |
1.25 | 122 | 206 | 348 | 544 | 819 | 1115 | |
1.6 | 156 | 264 | 445 | 696 | 1048 | 1427 | |
20. | 191 | 323 | 546 | 853 | 1284 | 1748 | |
2.5 | 232 | 391 | 661 | 1033 | 1556 | 2118 | |
3.15 | 824 | 1233 | 1858 | 2528 | |||
4.0 | 2202 | 2996 | |||||
平形 | 0.8 | 41 | 67 | 118 | |||
1.0 | 52 | 88 | 147 | 230 | 345 | 469 | |
1.25 | 66 | 110 | 184 | 288 | 432 | 588 | |
1.6 | 84 | 142 | 236 | 368 | 553 | 756 | |
2.0 | 103 | 174 | 289 | 451 | 677 | 922 | |
2.5 | 125 | 211 | 350 | 546 | 821 | 111 |
說明:輸送量是在物料容重lt/m3,輸送傾角0°~7°,物料堆積角為30°條件下計算的。
長度(m) | 15 | 30 | 45 | 60 | 100 | 150 | 200 | 300 | |
帶寬(mm) | 500 | 1.0 | 1.3 | 1.7 | 2.O | 3.2 | 4.6 | 8.0 | 11.5 |
650 | 1.3 | 1.9 | 2.4 | 2.8 | 4.6 | 9.2 | 11.5 | 16.0 | |
800 | 1.9 | 2.9’ | 3.6 | 4.3 | 9.7 | l 4.O | 17.5 | 24.3 |
TD75型通用固定帶式輸送機功率選型表(單位:KW)
以上功率的估算條件為正常濕度,水平帶速1m/s,物料容量1t/m3,物料堆積角30°的理想條件測算的,一般情況下,使用功率要多于表中功率30%左右,如附加其它裝置,功率應增加并重于計算。
TD75型通用帶式輸送機外形尺寸表:
帶寬mm | 500 | 650 | 800 | 1000 | 1200 | 1400 | |
機身寬 | 頭架 | 1000-1010 | 1150-1160 | 1410-1470 | 1610-1630 | 1860-1880 | 2120-2130 |
螺旋拉緊 | 800 | 960 | 1180 | 1410 | 1660 | 1860 | |
中間架 | 870 | 1020 | 1220 | 1440 | 1690 | 1860 | |
帶面高 | 頭輪 | 800-2250 | 800-2315 | 800-2400 | 935-2500 | 950-2500 | 100-2500 |
尾輪 | 8000 | 800 | 800 | 1000 | 1000 | 1000 | |
中間段 | 800 | 800 | 800-1000 | 1000-1200 |
